12.9级螺丝最小破坏扭矩检验机构
发布时间：2024-06-14        浏览次数：34        返回列表


小规格螺栓或螺钉或者长度很短的螺栓或螺钉，除了仲裁维氏硬度以外，还应该怎么检测它们的物理性能呢？有没有相关的标准要求？如果您有此疑惑，请看本期小万对破坏扭矩试验的解读.....




破坏扭矩试验的执行标准

Torsional test

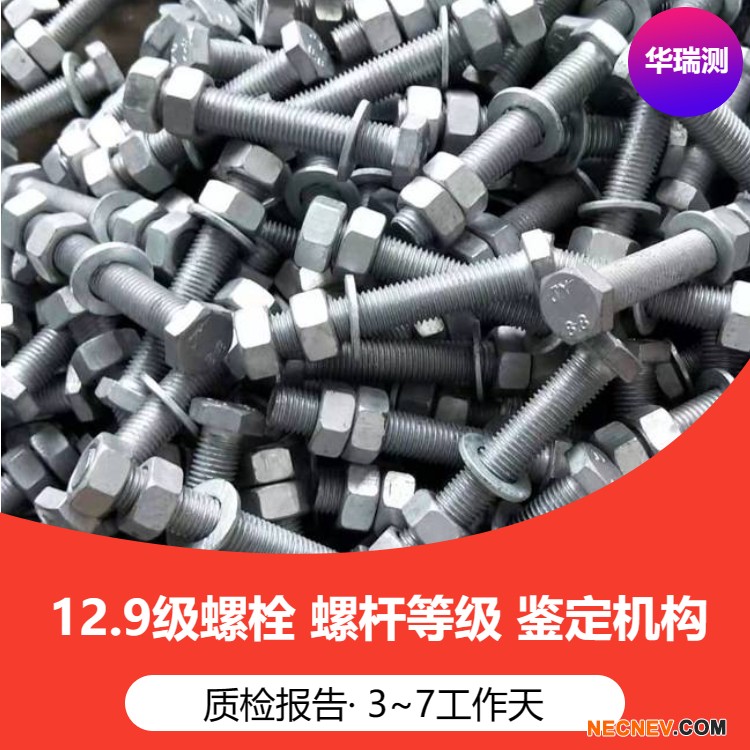

10.9级螺栓


破坏扭矩试验适用于螺纹规格小于M3，在GB/T 3098.1中未规定最小拉力载荷与保证载荷的螺栓与螺钉;以及公称直径3—10mm，由于长度过短而不能实施拉力试验的螺栓与螺钉。破坏扭矩试验不适用于内六角紧定螺钉。

​

破坏扭矩试验的要求及流程
Torsional test

试验原理
将试验的螺栓或螺钉夹紧在实验装置中，测定其破坏扭矩。
试验条件
试验时，螺栓或螺钉应只承受扭力。在达到最小破坏扭矩之前，试件不得断裂。试验时，螺栓或螺钉头部和螺纹部分不应有摩擦而影响试验结果。

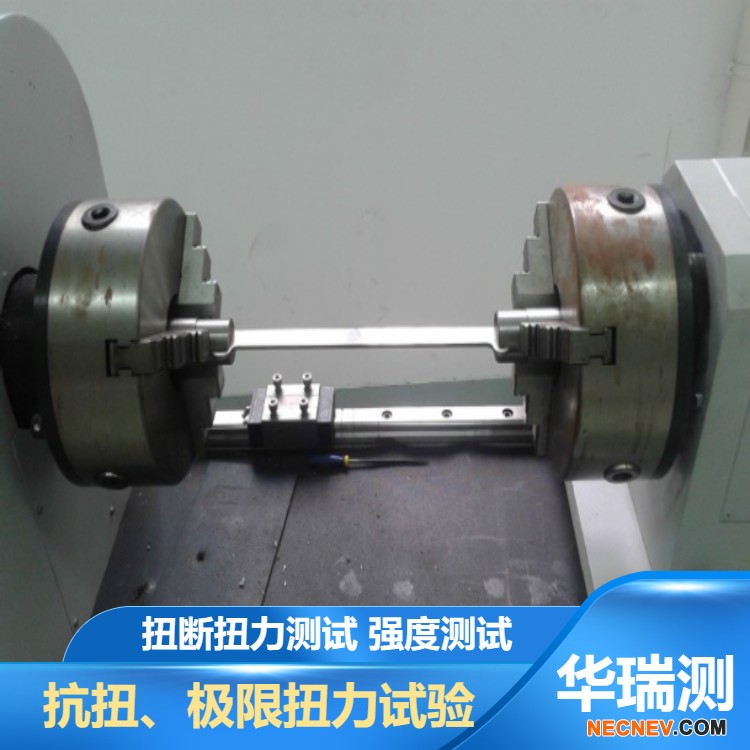

扭力测试


试验流程

进行破坏扭矩试验时，应将螺栓或螺钉试件插入试验夹具内，至少有两扣完整螺纹在夹具内，同时夹具和螺栓或螺钉头部之前至少留出1d的距离，然后夹紧；连续、平稳施加扭矩。




最小破坏扭矩值的要求

Torsional test

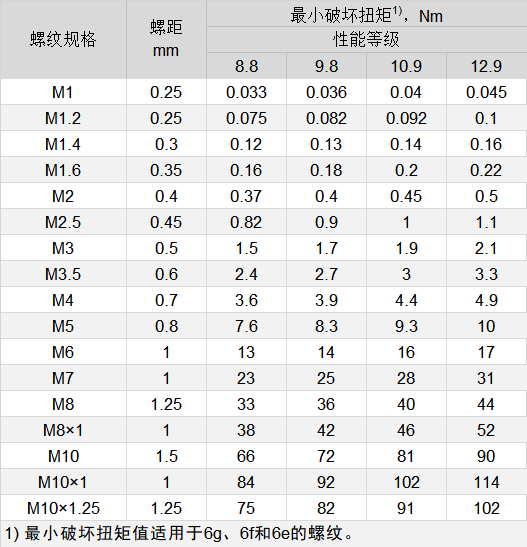

下表给出了M1-M10，8.8级-12.9级符合破坏扭矩试验要求的螺栓与螺钉的最小破坏扭矩值。




关于破坏扭矩试验的注释
在螺栓和螺钉规格较小的情况下,因受螺纹精度和试验装置精度的影响,准确的判定断裂载荷和保证载荷是很难实现的;规格大于M3到M10的螺栓和螺钉,经常由于长度过短而无法实施拉力或保证载荷试验。因此,对M1-M10(包括M8×1、M10x1、M10x1.25细牙螺纹)的螺栓和螺钉规定最小破坏扭矩,为评定其使用性能提供了依据。目前,仅对8.8级-12.9级规定了最小破坏扭矩。由于低性能等级的螺栓和螺钉的破坏扭矩试验结果十分分散,无法形成有效统计，因此低性能等级的螺栓与螺钉的破坏扭矩试验还需要更多的研究。本文表格中给出的最小破坏扭矩仅适用于不考虑摩擦影响的情况。

注：本文中的部分图片和文字摘自GB/T 3098.13。
