真空绝热管技术设计及特点
1、内管在液氮温度下，收缩率0.3％，对于刚性管，设置必要补偿器；
2、在管道上安装高真空多层绝热低温截止阀、止回阀、紧急切断阀以及安全泄放系统；
3、撑插式真空连接接头连接漏热小、无结霜、不结霜
4、内、外管均为奥氏体不锈钢06Cr19Ni10（或根绝客户要求定做）
5、夹层中采用先进的专用多层绝热材料以及气体吸附剂
6、导热系数低的支撑
7、应用领域：工业气体、医学、生物、电子、航空、汽车、饮料等多个行业
8、输送介质：液氮（LIN）、液氩（LAr）、液氧（LOX）、液化天然气（LNG）.

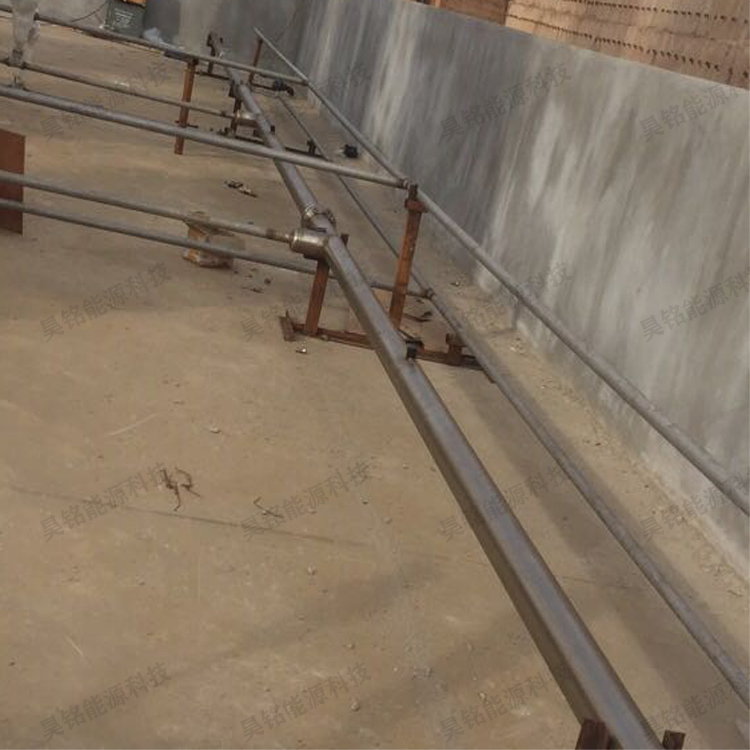

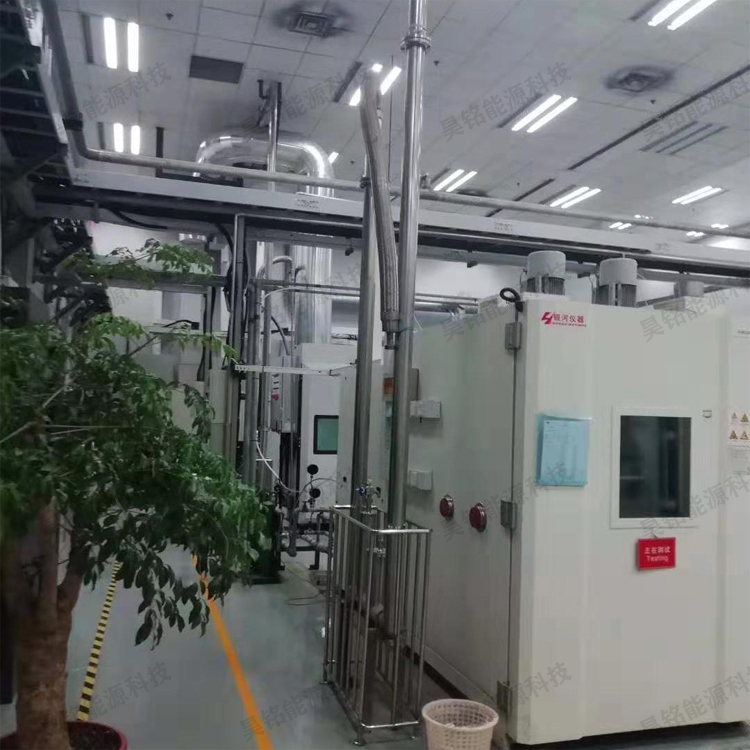

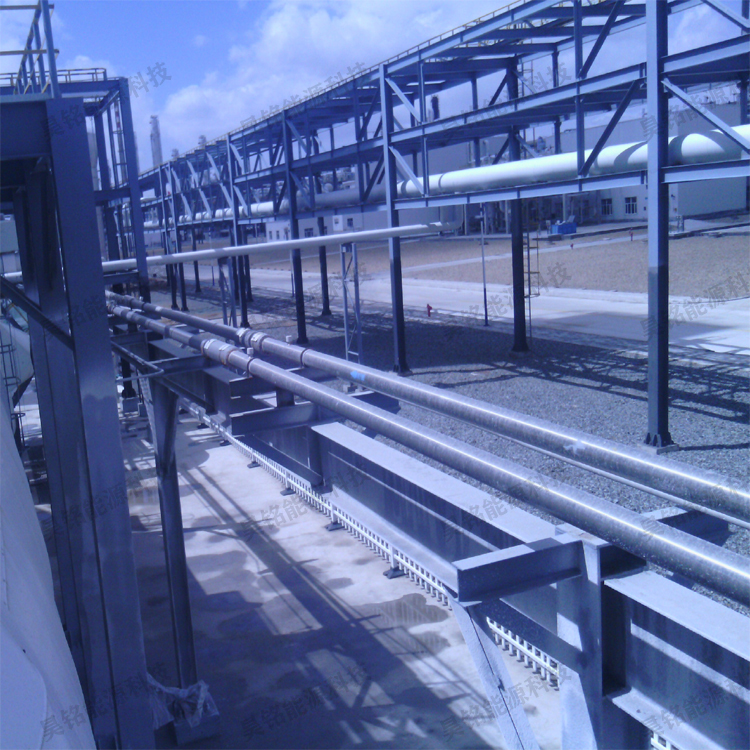

真空绝热管的安装特点
1、插拔式连接，通称为真空法兰连接，分段制作，管段之间采用真空法兰连接
2、焊接式连接，通称为焊接连接，分段制作低温绝热管的接头焊接，采用现场保温
3、专业人员指导安装
4、缩短安装时间，节省安装工作量，降低安装成本
|
真空绝热管道规格及主要技术参数 |
|||||||||||||
|
规格（mm) |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
DN200 |
DN225 |
|
内管（mm) |
Φ20 |
Φ25 |
Φ32 |
Φ38 |
Φ45 |
Φ57 |
Φ76 |
Φ89 |
Φ108 |
Φ133 |
Φ159 |
Φ219 |
Φ245 |
|
外管（mm) |
Φ76 |
Φ76 |
Φ89 |
Φ108 |
Φ108 |
Φ114 |
Φ133 |
Φ159 |
Φ168 |
Φ219 |
Φ219 |
Φ273 |
Φ325 |
|
漏热量（W/m) |
0.49 |
0.53 |
0.63 |
0.76 |
0.90 |
1.01 |
1.30 |
1.59 |
1.93 |
2.40 |
2.87 |
3.82 |
4.29 |
|
工作压力 |
≤4MPa（根据用户实际要求设计） |
||||||||||||
|
设计温度 |
-196℃ |
||||||||||||
|
输送介质 |
LNG、LOX、LIN、LAr、LHe等 |
||||||||||||
|
真空夹层漏率Pa·m3/s |
≤1X10-10 |
||||||||||||
|
真空夹层漏放气速率Pa·m3/s |
≤1X10-8 |
||||||||||||
|
封口真空度Pa |
≤5X10-2 |
||||||||||||
|
液氮温度下真空度Pa |
≤5X10-3 |
||||||||||||
|
环境温度 |
-40℃~60℃ |
||||||||||||
|
夹层安全装置开启压力 |
0.02MPa |
||||||||||||
