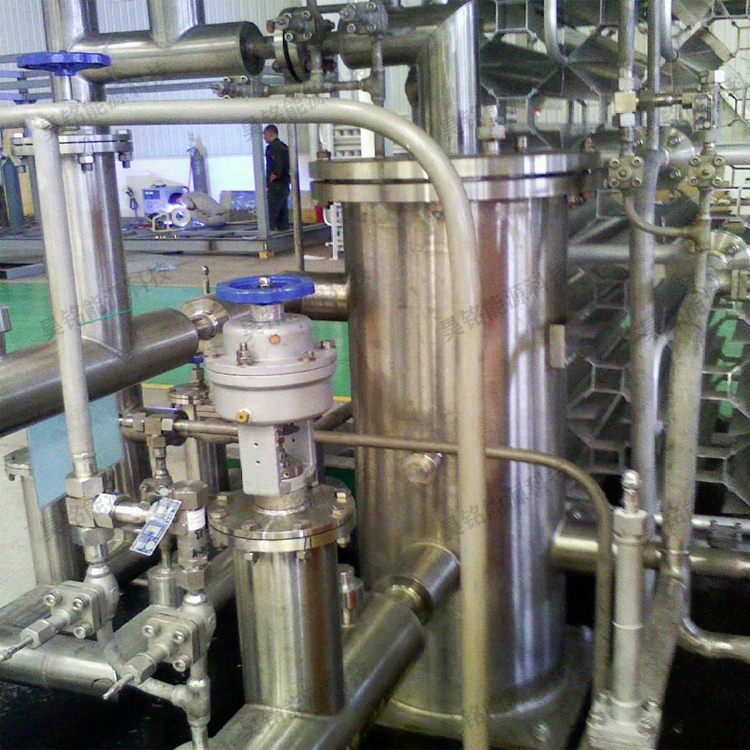

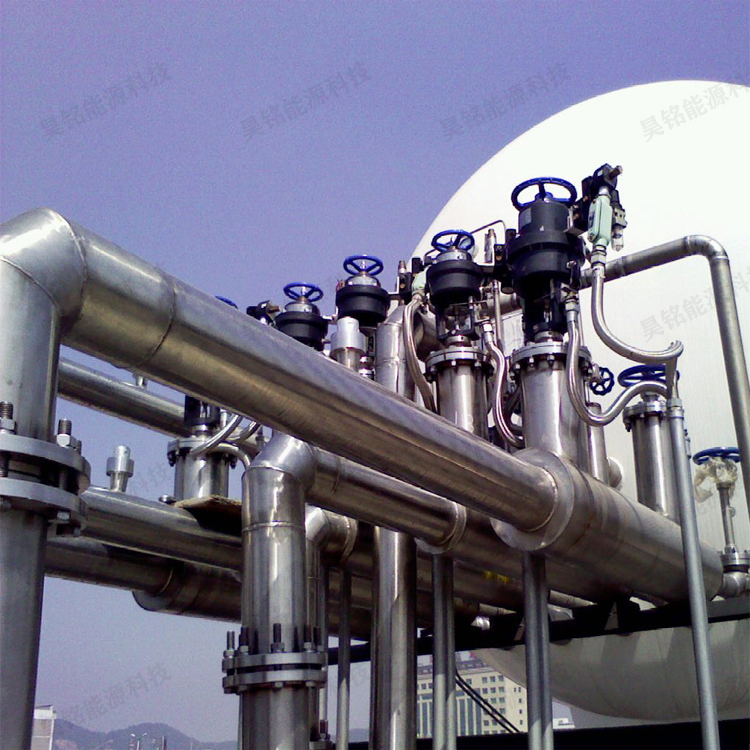

真空截止阀是专为低温流体而设计的真空设备，有效避免了低温液体介质因外部管道保温效果差而造成的阀体、阀杆外部结霜严重、冷损大、手轮开启困难等问题。
主要特点：
1 、保温效果好，低温液体通过阀门的汽化损失极小；
2、阀门无结冰、结霜现象；
3、阀门阀杆密封垫拆装方便，便于维护；
4、阀门操作方便，密封性好。
主要技术参数
|
公称通径 |
DN10 |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN150 |
|
工作压力 |
PN4.0MPa |
||||||||||
|
设计温度 |
-270℃ |
||||||||||
|
工作介质 |
LOX LIN LAr LH2 LHe LNG |
||||||||||
|
造择材质 |
06Cr19Ni10（或根据客户要求） |
||||||||||
|
结构形式 |
高真空多层绝热 |
||||||||||
|
夹层真空度 |
≤5X10-2Pa |
||||||||||
|
真空漏率 |
≤1×10-10PaL/S |
||||||||||
|
使用环境温度 |
-30℃～50℃ |
||||||||||
|
强度试验 |
根据工作压力进行 |
||||||||||
|
气密性试验 |
根据工作压力进行 |
||||||||||
