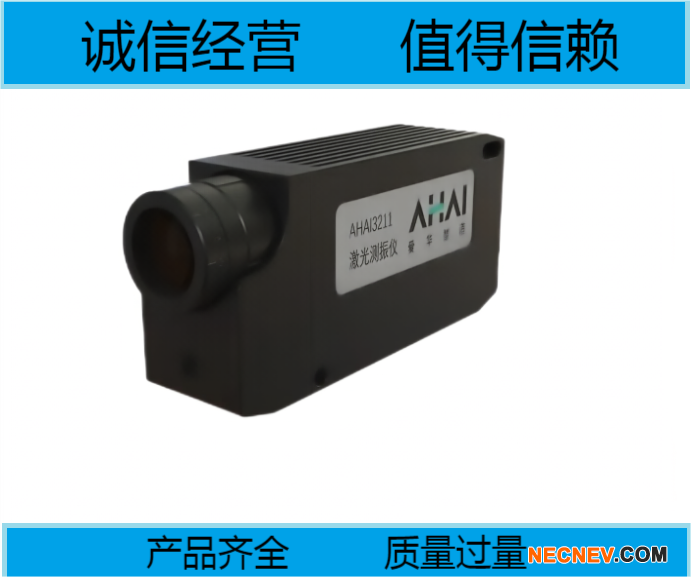

爱华智能 激光测振仪 AHAI3211
AHAI3211激光测振仪由激光传感器、PC机、分析软件组成。激光头采用对人眼安全的红外激光做测试光,利用多普勒原理测量振动。可同时测量振动的速度、加速度、位移,还可对振动进行频谱分析,波形记录。
主要优点:
环境振动监测
轨道交通振动监测
电声器件振动检测
机械设备振动测试
家电出厂检验
故障诊断及异响检测
主要技术指标:
参数 |
数值(单位) |
测量距离 |
0.03~33(m) |
位移噪声密度 |
0.3 pm/√Hz |
位移分辨率 |
0.01 nm |
激光器 |
1320 nm 测量光660 nm 指示光 |
测量激光安全等级 |
Class 1 |
使用温度范围 |
0-50 (℃) |
可选带宽 |
10 kHz、25 kHz、100 kHz |
速度量程 |
最大4 m/s |
位移重复精度(>10Hz) |
0.1 nm |
测量激光输出功率 |
<5 mW |
指示激光输出功率 |
可调 |
防护等级 |
IP 64 |
主要功能
振动总值分析功能:
可以设置数据记录时长;
支持同时显示加速度、速度、位移指标;
可以查看各指标的1秒内峰值、1秒钟有效值、1秒钟峰峰值;设定积分时间的有效值(均方根值)、有效值最大值、有效值最小值、峰峰值最大值、峰峰值最小值、峰值最大值、峰值最小值;
时间历程图显示相应指标的峰值、有效值、峰峰值
FFT分析功能:
最高支持65536线数
支持积分微分计算,可切换加速度、速度、位移显示
窗函数可选矩形窗、汉宁窗、梯形窗、汉明窗、三角窗、布莱曼窗、平顶窗
频率范围可调
CPB分析功能:
可切换1/1、1/3以及1/n带宽
频率范围可调支持积分微分计算,可切换加速度、速度、位移显示
原始波形显示及记录:
可以设置滤波器,进行实时滤波;
支持积分微分计算,可切换加速度、速度、位移显示
显示历史最大/小值,统计值(RMS、Peak、Peak-Peak)
振动统计分析功能:
可以设置数据记录时长和数据间隔
可以设置需要的百分比声级
显示相应时间历程图
时间历程图:
支持切换数据分析类型:FFT、CPB、振动总值
支持峰值查找,搜索设置时间段的峰值、及峰值显示
支持加速度有效值、加速度峰值、加速度峰峰值的显示
支持速度有效值、速度峰值、速度峰峰值的显示
支持位移有效值、位移峰值、位移峰峰值的显示
