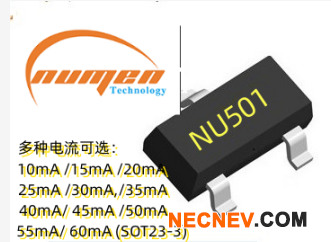

线性定电流恒流IC/NU501-1A0XX系列芯片特性
最简易之线性定电流组件
10mA~240mA 单通道，3 支封装脚位，定电流驱动器
固定电流设计，不需要外加电阻设定电流
宽电源电压范围 3V ~ 24V
±4% 电流精度
低输出端电压降
IPN = 20mA → VPN ≒ 0.3V
IPN = 60mA → VPN ≒ 0.35V
支持 3kHz PWM 调光
芯片接面工作温度 -40℃ ~ 125℃
电源及负载调变率 0.1%/V
线性过温保护
SOT23-3/SOT89 无铅环保封装
产品说明
NU501 系列是一简单的定电流组件，在各种 LED 照
明产品的应用上非常容易使用。其具有绝佳的负载与电
源调变率和极小输出电流误差。NU501 系列能使 LED 的
电流非常稳定，在大面积的光源上，即使电源及负载的
变动范围很大时，都能让 LED 亮度保持均匀一致，并增
长 LED 使用寿命。
除了支持宽广电源范围外，NU501 的 VDD脚可以支持
3kHz 频率内开关应用，配合数字 PWM 控制线路，可达到
定电流恒流源IC NU501产品应用场景：
一般 LED 照明
LCD 背光
商业照明
LED灯条、灯带、模组、筒灯，、格珊灯
LED广告灯箱， LED柜台灯， LED 手電筒/閃光燈，
商场广告灯箱模组，广告亮化产品
RGB 装饰灯
UVC,UVA 深紫外杀菌消毒LED灯
高端出口LED产品，LED轨道照明灯，火车照明
.。。。。。。。。应用广泛
